熨平板采用送料整平板+夯錘+振動器組合的住友技術夯實系統。位于前方的送料整平板在對材料進行排列和預壓實的同時，把排列好的材料順暢地輸送至夯錘和振動器，從而實現高壓實度和高平坦性的高質量攤鋪。

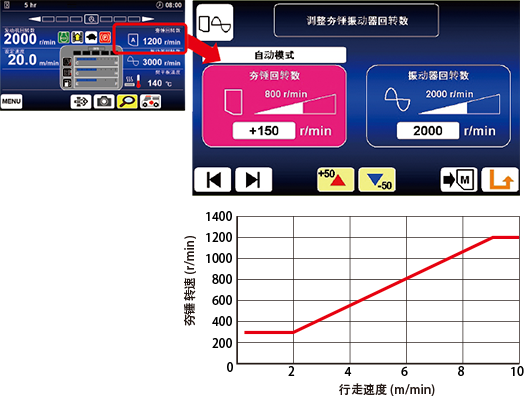

在施工過程中，當選擇夯錘轉速自動設定功能時，系統會根據行走速度自動設定夯錘轉速，可實現更精確的攤鋪作業。
杰平霸熨平板采用住友技術的三聯伸縮式熨平板，可在2.3~6m之間自由伸縮。攤鋪寬幅可一鍵式調節，可實現高精度施工。新構造的高剛性熨平板降低了扭曲變形程度，實現了更為優秀的攤鋪品質。
通常需要用到不同機器進行施工的攤鋪寬幅，在杰平霸2360僅需一臺即可完成。
采用了節能型的電加熱方式。同時實現了理想的加熱性能與維護保養便利性。采用了扁平化的加熱絲，使熨平板底板的加熱性能得到了大幅提升。加熱到設定溫度的時間與 舊型機(8型機)相比縮短了30%，作業準備更快捷。
熨平板采用的是液壓式動力拱頂裝置。一鍵調節拱頂，方便快捷。施工中遇到需要連續操作的山路等施工現場時可以發揮高效的作業效率。
采用了能夠方便快速調節落差的一鍵落差調節開關裝置。可以控制由于攤鋪厚度變化而導致出現的落差，從而實現均勻攤鋪。即便是攤鋪厚度急劇地發生變化，也可以通過 落差開關方便快速地進行落差調節，確保攤鋪效果。
伸縮刮料板可與后熨平板聯動調節，更便于調節瀝青材料的堆積量。同時，瀝青材料也可順暢送達熨平板端部。
在同級別機型中，住友采用了大口徑的導管，確保了熨平板的高剛性并極大抑制了伸縮時的扭曲變形量，進而能夠獲得穩定的攤鋪精度。熨平板部位采用了住友技術 EMS(易保養系統)襯套，通過減少磨損量，防止因晃動而產生扭曲變形。
熨平板導管采用了住友技術的EMS襯套，能夠有效抑制磨損。在防止因磨損導致的晃動產生的同時，能夠延長使用壽命，確保高可靠性。
杰平霸熨平板寬度在整車運輸時可縮至2.5m以內以靈活應對各種施工現場。運輸寬度縮小更有利于運輸?shù)谋憷浴?
油箱容量與舊型機(8型)相比提升了20%。提升了滿油時的連續作業時間，降低了加油的頻率。
采用了搖動式推輥，提升了傾倒瀝青材料時料車與攤鋪機的接駁便利性。可前后3度移動，降低了前輪的負擔。除了在彎道時可以更為順暢的推動料車外，也可防止瀝青材料的溢出。
通過采用在料斗端部使用圓形管材、提升料斗板厚、底板追加加固材料等措施，大幅提升了料斗強度。與料車接駁時更為讓人放心。
*料斗長度為料斗后端部至推輥前端部位的長度。
在施工過程中坐在座椅上即可輕松調節攪龍升降。
(調整范圍150mm)
在施工過程中坐在座椅上即可輕松調節攪龍升降。
(調整范圍150mm)
充分考慮到使用便利性的全新設計的操控面板配置有彩色主顯示屏，使操控更為舒適。即使萬一熨平板上的操控盒集中控制功能損壞時，也可通過駕駛室的操控面板進行操作。
- A 緊急行走控制
- B 熨平板操作
- C 料斗操作
- D 自動找平模式
- E 攪龍高度調整
- F 輸料帶控制
- G 攪龍控制
- H 轉向控制
- I 發動機控制
- J 行走控制
原地旋轉功能使機器在狹窄場地的施工變得更容易。在鋪裝完結處也可以順利鋪裝邊角路面，并可以橫向撤出機械，提高工作效率。
當操作方向桿在攤鋪作業過程中發生操作錯誤時，可自動回歸中立位置。在彎道施工操作時，可實現精細轉向調整。
通過新的反饋控制方式，盡可能控制直線行走的誤差，減少了煩瑣的轉向修正操作。施工過程中系統常時監測左右的負載狀況，當單側瀝青材料堆積較多時也可自動保持直行和設定速度。
擋板可配合攪龍打開關閉，提升瀝青材料的輸送效率。擋板為折疊式，可方便收納。
履帶的下部輥輪為滑動式，可吸收井蓋等路面上的凹凸不平。擁有優秀的接地性能，提升了施工平坦性。
履帶板上安裝有橡膠塊，行走時不會損傷原有路面。鏈軌采用了耐用性高的抗壓構件。
全新設計的操作臺上配置了全彩色的主顯示屏，追求更舒適的操作性。即使萬一熨平板邊控盒集中控制出現故障時，也可通過駕駛臺的操作面板進行操作。
- A 緊急行走控制
- B 熨平板操作
- C 料斗操作
- D 自動找平模式
- E 攪龍高度調整
- F 輸料帶控制
- G 攪龍控制
- H 轉向控制
- I 發動機控制
- J 行走控制
通過平行驅動方式，可以防止前輪打滑，實現機器的順利起步。另外，通過速度反饋系統，可以避免瀝青的負荷影響，維持穩定的行走速度。
●高速
適用于進場和退場的行走模式，該模式下可自動變速。行走速度為0~15km/h(前進時。后退時為0~8km/h)
●低速2WD
適用于攤鋪速度的行走模式，為后輪驅動模式。行走速度為1.5~20m/min
●低速4WD
適用于攤鋪速度的行走模式，為動力強勁的4輪驅動模式，行走速度為1.5~20m/min
行走馬達內藏于左右輪胎內。與鏈條驅動所不同，通過馬達內藏于左右輪胎內可以避免行走反沖現象，結合4WD驅動系統，能夠?qū)崿F(xiàn)平穩的起步和停止。

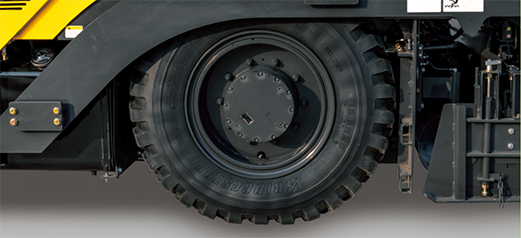

采用了高剛性的子午線輪胎，可以最大程度抑制后輪處的荷重變化。在保證耐久性的同時也具有非常優秀的黏著力。
在前輪后方(左右)設置了延長攪龍放置架。
后輪爆胎時，無需拆下熨平板或熨平板小臂即可更換輪胎。更換輪胎時，只需把熨平板抬升油缸及水平油缸升到最高即可進行更換。
使用頻度高的需點檢部件都集中設置在機器側邊，點檢保養更便捷，能夠更好的對機器進行日常管理。另外，料斗內也設有踏板，便于進行發動機室內的保養。保險絲盒設置在座椅下方。

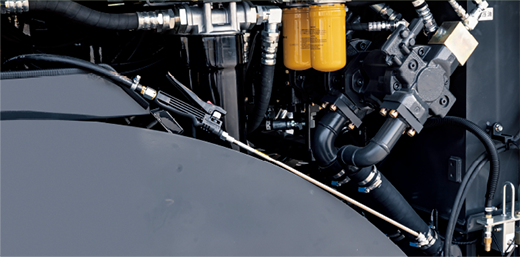

●液壓油濾芯
液壓油濾芯類都集中在主機右側，都設置在易于進行更換作業的位置。
●冷卻裝置
散熱器、液壓油冷卻器、中冷器等冷卻裝置都集中在主機左側，在采取并列布局提高冷卻性能的同時，散熱器還可拆卸，便于清掃。
標配集中潤滑裝置，能自動給主機打黃油，省時省力。集中潤滑裝置安裝在駕駛座附近，黃油添加也很簡單。

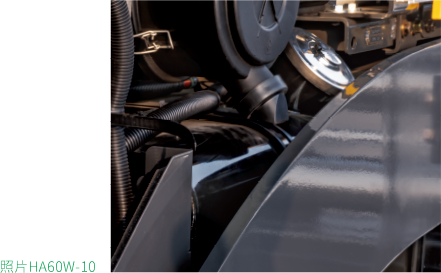

變更空濾安裝位置，無需工具即可進行空濾的清掃和更換，更簡單便捷。
采用新的高流量型洗凈裝置。主機左右兩側都設有接口，柴油噴灑瀝青洗凈等作業效率更高。
用手指水平滑動查看所有列表
| HA60W-10 | |||
|---|---|---|---|
| 攤鋪能力 | 攤鋪寬度 | 2.3～6.0 m 無級伸縮 | |
| 攤鋪厚度 | 10～300 mm | ||
| 攤鋪速度 | 1.5～20 m/mim | ||
| 料斗容量 | 13 ton | ||
| 拱頂度比例 | 1～3（Hyd.） | ||
| 整機 | 質量 | 15260 kg | |
| 全長 | 6950 mm | ||
| 全寬（運輸時） | 2490 mm | ||
| 全高（帶遮陽篷） | 3765 mm | ||
| 運輸時高度（帶遮陽篷） | 2920 mm | ||
| 軸距 | 2700 mm | ||
| 履帶寬度 | - | ||
| 輪胎 | 前輪22x14x16（實心輪胎）后輪15.5R25 | ||
| 傳送帶系統 | 驅動形式 | 液壓（左右單獨驅動） | |
| 有效寬度x列 | 400 mm x 2 | ||
| 速度 | 0～15.9 m/mim | ||
| 螺旋葉片 | 尺寸 | 直徑330 mm 螺距300 mm | |
| 回轉數 | 0～82 mim-1 | ||
| 熨平板系統 | 型號 | JP 2360 杰平霸 | |
| 加熱裝置 | 電加熱 | ||
| 夯實系統 | 形式 | 液壓夯錘/振動器 | |
| 振動器振動數 | 3000 rpm | ||
| 夯錘回轉數 | 1200 rpm | ||
| 落差調節方式 | 液壓調節 | ||
| 伸縮式擋板調節方式 | 液壓調節 | ||
| 行走系統 | 形式 | 輪胎式 | |
| 行走驅動方式 | 前輪液壓馬達/后輪液壓無級變速器 | ||
| 剎車形式 | 自動剎車 | ||
| 移動速度 前 / 后 | 0～15 / 0～10 km/h | ||
| 發動機 | 生產廠家型號 | 五十鈴 4JJ1X（符合中國國家第四階段） | |
| 總排氣量 | 2999 cc（4缸） | ||
| 額定輸出 | 83.2/2200 kW/min-1（113.1 hp） | ||
| 燃料油箱容量 | 170 L | ||
| 電氣系統 | 24V | ||
